話說每個老爸都想成為兒子心目中的無敵老爹，而作為無敵老爹就必須要有幾件像樣的鎮山之寶，讓兒子有向小伙伴們炫耀的資本?？纯次易龅倪@個簡易投石機，足夠給力吧!想不想也做一個?保證你在兒子心目中的形象"嗖""嗖"飆升啊。

這是個扭力式投石機，我的靈感來源于某網友發布的視頻。他做的投石機比較簡單，所以我就把制作過程一步步分解，又略微進行了改進，然后在這里呈現給大家。我沒參加過技校的木工培訓班，只是試著給兒子當個無敵老爹。所以這個設計也許并不完美，不過如果作為玩具，也能讓小屁孩們愛不釋手。完成這件作品大致需要三個小時(不算買東西的時間)，不需要進行太復雜的切割，所用的工具也都很普通。經過最終改進的投石機，能輕松的把網球投擲到2米開外哦~

1 工具和材料

○ 兩塊2.4米長的木料○ 25個7厘米長的黃銅木螺釘○ 一截60厘米的SCH40型PVC管○ 一根2米長的橡膠繩○ 兩個小木銷○ 一個發射彈丸用的圓杯○ 10個長釘

● 機械鉆● 日本拉鋸(噪音小，便于夜間操作)● 7/64鉆頭● 1英寸鉆頭● 卷尺● 錘子

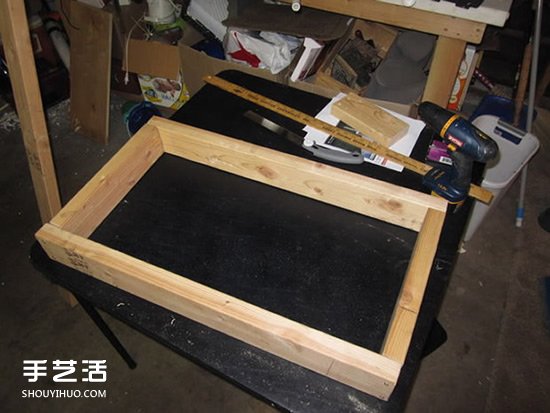

2 制作底座

● 從兩根2.4米長木料上切割下36厘米和76厘米的兩段，并在兩端都擰上螺絲，將四段木料固定到一起，這樣投石機的底座就完成了。

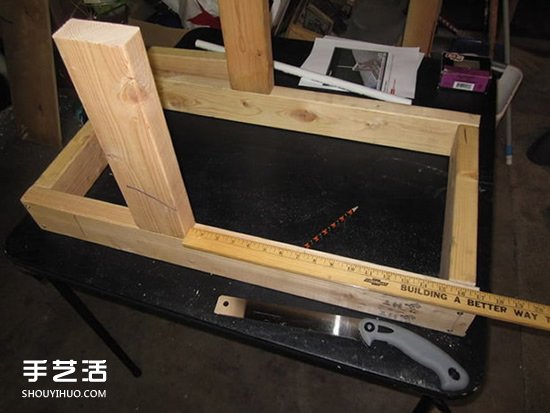

3 安裝支腳

● 支腳大約安裝在距底座后側43厘米處(如圖)，高約33厘米。

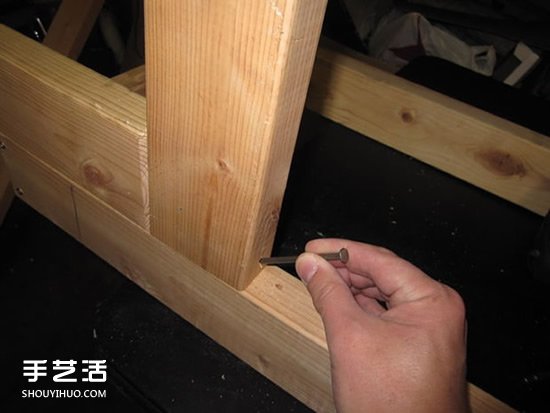

4 安裝支架及檔桿

● 大多數投石機用三角形支架加固支腳，但我做的投石機要求沒那么高，能發射就OK，所以為了節省時間，就用方木塊代替三角支架。

● 檔桿安裝在兩個支腳頂部之間，長度與底座的寬相同，都是36厘米。

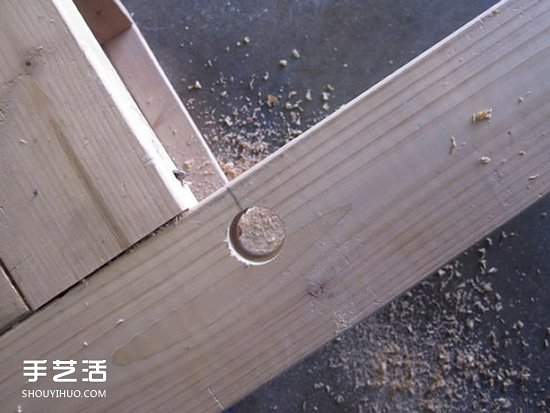

5 鉆邊孔

● 用25毫米鉆頭在底座兩側面各打一個邊孔，用來穿投石機的橡膠繩。孔的位置在支腳斜下方。打孔時注意不要打在木頭正中間，最好偏上一些，這樣能盡量避免投擲時桿臂觸及地面。

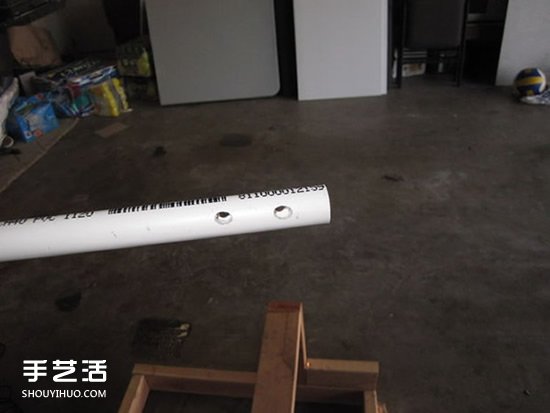

6 桿臂鉆孔

● 用2.8毫米鉆頭來鉆臂孔，確定臂孔位置時，要測量好底座邊孔到地面的距離，防止桿臂擺動時擦碰地面。

● 用pvc管材的優點是這種材料很容易擴孔，這樣即使你沒有足夠大的鉆頭，有個稍小點的也能完成工作。

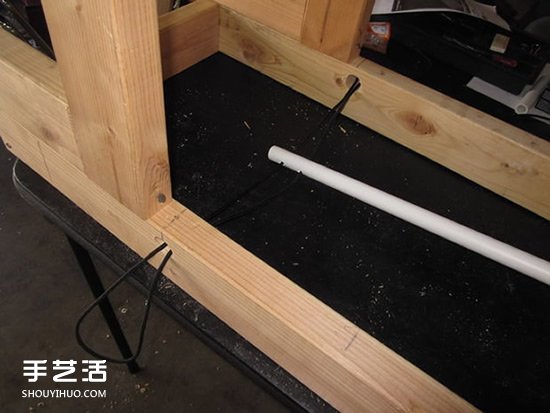

7 繞橡膠繩

● 這一步很重要，我怕表述不清楚，所以盡量多用一些圖片，這樣能更直觀一些。

● 大約需要3.7米長的橡膠繩來繞制。

● 繞線時先把線從pvc管的兩孔中穿過，然后再按照圖示繞制即可。

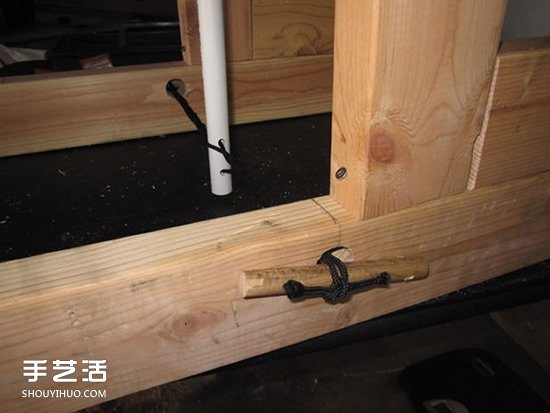

● 如果在側面邊孔系上木銷的話會更便于操作。

8 上勁

● 現在到“上勁”的時候了。沿順時針方向擰底座兩側的木銷，直到繩子變緊。此時pvc管做成的桿臂受力很大，向上扭轉，并被檔桿擋在豎直90度位置。

9 彈藥筒

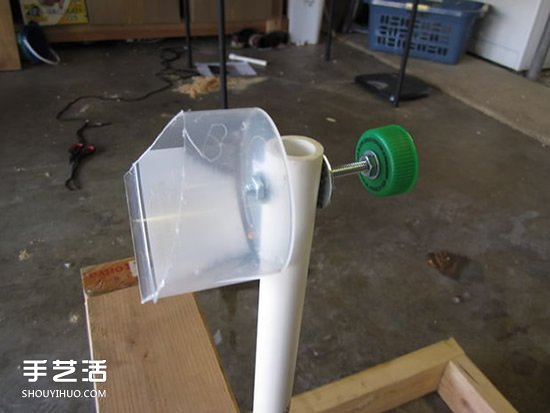

● 這是我最開始做的彈藥筒。我建議最好別用碗之類底不平的容器來做，否則“彈藥”可能掉到地上。我用的是一個舊塑料桶，它的內壁是直上直下的，所以很好用(不過經過多次發射，它沒能抵住桿臂撞擊檔桿的震動，壯烈殉職了)。

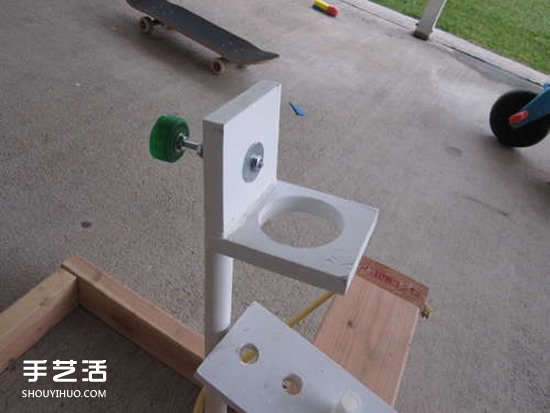

● 彈藥筒的選擇取決于你想發射的東西，我一般發射威浮球和網球，因此最后我還專門給網球量身定做了一個彈藥筒。

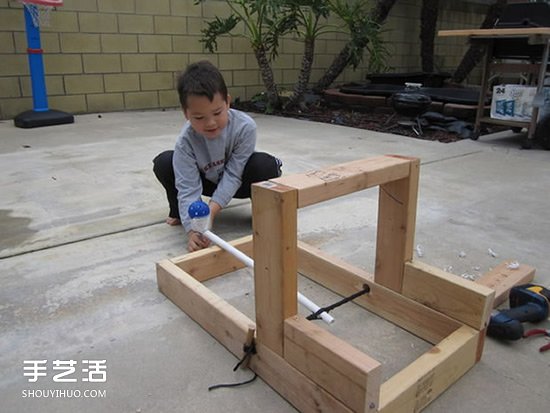

10 初次測試

● 在這次測試之后我決定改良，把繩子換成雙股的。

11 相關改進&發射視頻

● 經過幾次實地測試，我意識到這個投石機可以進行些改進。

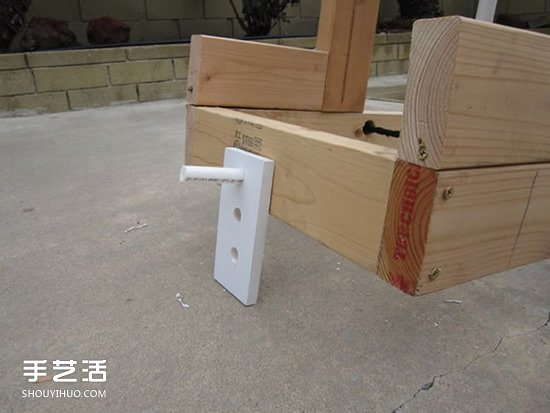

● 我在底座前側和檔桿上各裝了一個腳用來調整射程。

● 又把桿臂加長了一部分。

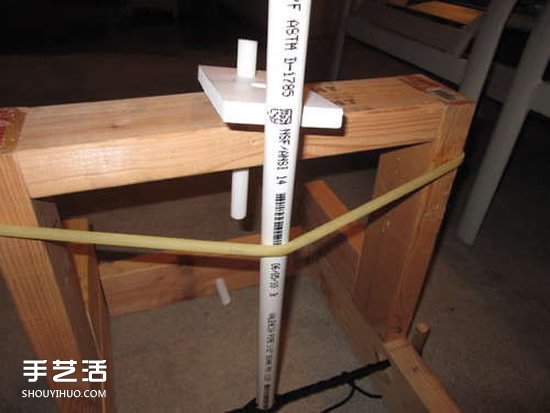

還在檔桿上系上了一根醫用橡皮管，用來增加桿臂的張力。

● 經過這些改進后，投石機的力道更足了，射程也明顯遠了很多

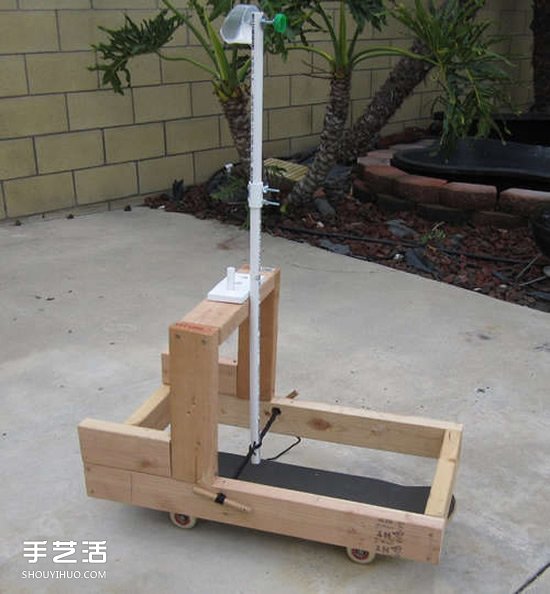

● 你還可以設法把投石機架設到滑板上，這樣就能方便的推到附近公園去炫耀一把啦。

● 圖為無敵老爸上手新投石機~

警告：本品屬于小規模殺傷性武器，請小盆友們務必在老爹的嚴密監視下進行操作！
